Wissenswertes zu Pufferspeichern

Ein Pufferspeicher ist ein technisches Gerät, das in verschiedenen Systemen verwendet wird, um temporär Energie oder Flüssigkeit zu lagern. Der Zweck eines Pufferspeichers besteht darin, einen Ausgleich zwischen Angebot und Nachfrage herzustellen, indem er überschüssige Ressourcen aufnimmt und bei Bedarf wieder freigibt.

Vorteile eines Pufferspeichers

• Verbesserte Energieeffizienz: Durch die Speicherung von überschüssiger Wärmeenergie kann der Betrieb der Heizungsanlage optimiert werden.
• Gleichmäßige Wärmeverteilung: Er sorgt für eine konstante und gleichmäßige Bereitstellung von Wärme im Gebäude.
• Reduzierung von Schaltzyklen: Durch die Pufferung von Wärme kann die Anzahl der Ein- und Ausschaltvorgänge der Heizungsanlage reduziert werden, was zu einer längeren Lebensdauer der Anlage führt.

Arten von Pufferspeichern

Standard-Pufferspeicher:

Es handelt sich um einen isolierten Tank, der überschüssige Wärmeenergie lagert und bei Bedarf abgibt. Diese sind in verschiedenen Größen erhältlich und können für verschiedene Arten von Heizsystemen verwendet werden.

Schichtenspeicher:

Ein Schichtenspeicher verfügt über interne Trennwände oder Schichten, die die Bildung von Wärmeschichten ermöglichen. Dadurch kann die Effizienz der Wärmeübertragung verbessert werden, da die Temperaturschichtung minimiert wird. Schichtenspeicher eignen sich besonders gut für den Einsatz mit Solarthermie- oder Wärmepumpensystemen.

Kombispeicher:

Ein Kombispeicher kombiniert die Funktionen eines Pufferspeichers mit denen eines Warmwasserspeichers. Dies ermöglicht die gleichzeitige Speicherung von Heizwasser und Warmwasser für den Gebrauch im Haushalt. Kombispeicher sind platzsparend und ideal für Gebäude, in denen nur begrenzter Raum zur Verfügung steht.

Hybridspeicher:

Ein Hybridspeicher kombiniert Warmwasser- und Stromspeicher und kann bei der Kombination aus Photovoltaik-Anlage und Wärmepumpe verwendet werden. Sobald die Batterie vollständig geladen ist, wird überschüssiger Strom genutzt, um eine Heizpatrone zu betreiben, die das Warmwasser zusätzlich aufheizt.

Hydraulische Pufferspeicher:

Diese Art von Pufferspeichern wird häufig in hydraulischen Systemen verwendet, um Druckschwankungen auszugleichen und die Systemstabilität zu verbessern. Sie lagern hydraulische Flüssigkeiten wie Öl oder Wasser und geben sie bei Bedarf ab, um den Druck konstant zu halten.

Energie-Pufferspeicher:

In der Energietechnik werden Pufferspeicher verwendet, um überschüssige Energie aus erneuerbaren Energiequellen wie Sonne oder Wind zu lagern und bei Bedarf wieder abzugeben. Beispiele hierfür sind Batterien in Elektrofahrzeugen oder stationären Batteriespeichern in Stromnetzen.

Wärmespeicher:

In Heizungs- und Kühlsystemen werden Wärmespeicher verwendet, um überschüssige Wärmeenergie zu speichern und sie dann zu einem späteren Zeitpunkt freizugeben, wenn die Heizung oder Kühlung benötigt wird. Dies kann in Form von Wasserspeichern oder thermischen Massen geschehen.

Arten von Pufferspeichern in verschiedenen Ausführungen

Kombispeicher:

Kombispeicher können auch zur Trinkwassererwärmung genutzt werden. In diesem Fall verfügen sie über einen zusätzlichen Wärmetauscher.

Warmwasserspeicher:

Diese Art ist speziell für die Erwärmung von Trinkwasser konzipiert und verfügt über einen oder mehrere Wärmetauscher.

Hygienespeicher:

Sie spielen eine entscheidende Rolle bei der Bereitstellung von sicherem und hygienischem Trinkwasser für Haushalte, Gewerbe und öffentliche Einrichtungen.Ein Hygienespeicher ist ein spezieller Typ von Wärmespeicher, der in Trinkwassererwärmungssystemen eingesetzt wird, um hygienische Standards zu gewährleisten. Der Hauptzweck eines Hygienespeichers besteht darin, das Trinkwasser auf die gewünschte Temperatur zu erwärmen und gleichzeitig das Risiko von Legionellenbildung zu minimieren.

Integrierter Pufferspeicher:

Dieser Speicher ist in der Inneneinheit der Wärmepumpe integriert. Somit verbraucht er weniger Platz.

Funktionsweise eines Pufferspeichers

Die Funktionsweise eines Pufferspeichers hängt stark von seinem Anwendungsbereich ab, ob es sich beispielsweise um einen Wärmespeicher, einen Hydraulikspeicher oder einen Energiepufferspeicher handelt.

Speicherung von Ressourcen:

Er sammelt oder speichert eine bestimmte Ressource, die er später freigibt, wenn sie benötigt wird. Diese Ressource kann Energie, Flüssigkeit, Daten oder etwas anderes sein, je nach Art des Pufferspeichers.

Aufnahme von Überschüssen:

Wenn die Zufuhr der Ressource größer ist als die Nachfrage, zum Beispiel bei einem Wärmespeicher, wenn mehr Wärme erzeugt wird als benötigt wird, nimmt er die überschüssige Ressource auf.

Abgabe bei Bedarf:

Wenn die Nachfrage nach der Ressource größer ist als das Angebot, zum Beispiel wenn zusätzliche Wärme in einem Heizsystem benötigt wird, gibt er die gespeicherte Ressource ab, um den Bedarf zu decken.

Ausgleich von Schwankungen:

Er gleicht Schwankungen zwischen Angebot und Nachfrage aus, indem er überschüssige Ressourcen aufnimmt, wenn sie verfügbar sind, und sie bei Bedarf wieder freigibt. Dadurch trägt er zur Stabilisierung des Systems bei.

Effizienzsteigerung:

Durch die Nutzung eines Pufferspeichers kann die Effizienz eines Systems verbessert werden, da überschüssige Ressourcen nicht verschwendet werden und bei Bedarf sofort verfügbar sind.

Materialien für Warmwasserspeicher

Die Materialien können je nach Anwendungsbereich und den Anforderungen des Systems variieren. Hier sind einige häufig verwendete Materialien:

Stahl:

Stahl ist ein weit verbreitetes Material in verschiedenen Anwendungen. Es ist robust, langlebig und kann hohen Drücken und Temperaturen standhalten. Stahlspeicher werden oft für hydraulische- oder Energiespeicher verwendet.

Edelstahl:

Edelstahl bietet eine verbesserte Korrosionsbeständigkeit im Vergleich zu herkömmlichem Stahl. Es wird häufig in Hygienespeichern für die Trinkwassererwärmung eingesetzt, um die Qualität des Wassers zu gewährleisten und die Lebensdauer des Speichers zu verlängern.

Kunststoff:

Kunststoffe wie Polyethylen (PE) oder Polypropylen (PP) werden manchmal für kleinere Pufferspeicher verwendet, insbesondere in Anwendungen, die keine hohen Drücke oder Temperaturen erfordern. Kunststoffe sind leicht, korrosionsbeständig und können kostengünstig sein.

Keramik:

In einigen speziellen Anwendungen, insbesondere bei Hochtemperaturanwendungen wie Wärmespeichern für Solarkollektoren, können keramische Materialien verwendet werden. Diese bieten eine gute Wärmebeständigkeit und Chemikalienbeständigkeit.

Glasfaser verstärkter Kunststoff (GFK):

GFK ist ein Verbundwerkstoff, der aus einer Kombination von Glasfasern und Kunstharz besteht. Es wird oft in Pufferspeichern für seine Festigkeit, Leichtigkeit und Korrosionsbeständigkeit eingesetzt.

Die Auswahl des geeigneten Materials hängt von verschiedenen Faktoren ab, darunter die Betriebsbedingungen des Systems (Druck, Temperatur, chemische Beständigkeit), die Größe des Speichers, die Lebensdaueranforderungen sowie Kosten- und Umweltüberlegungen. Es ist wichtig, dass das Material den Anforderungen des Systems entspricht und die erforderliche Leistung und Sicherheit gewährleistet.

Der Unterschied zwischen einem Pufferspeicher mit und ohne Wärmetauscher liegt hauptsächlich in der Art und Weise, wie Wärmeenergie im Speicher gespeichert und übertragen wird:

Pufferspeicher ohne Wärmetauscher

• Ein Pufferspeicher ohne Wärmetauscher ist im Wesentlichen ein isolierter Behälter, der dazu dient, überschüssige Wärmeenergie zu speichern.
• Diese Art von Speicher ist eher einfach aufgebaut und wird typischerweise mit externen Wärmeerzeugern wie einem Kessel, einer Wärmepumpe oder einer Solaranlage verbunden.
• Die Wärmeenergie wird direkt in den Speicher geleitet und dort gespeichert. Die Temperatur des Wassers im Speicher steigt entsprechend der zugeführten Wärme.

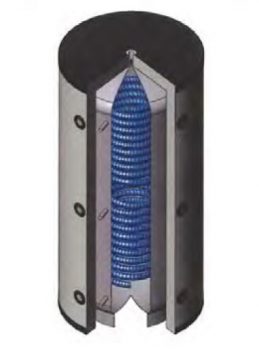

Pufferspeicher mit Wärmetauscher

• Ein Pufferspeicher mit Wärmetauscher verfügt über interne Wärmetauscher, die die Wärmeübertragung verbessern und die Effizienz des Systems steigern.
• Der Wärmetauscher ermöglicht es, die Wärmeenergie effizienter zu nutzen, indem er die Wärme von einem Medium auf ein anderes überträgt, ohne dass sie sich direkt mischen.

• Diese Art von Speicher eignet sich besonders für den Anschluss an verschiedene Wärmeerzeuger oder Wärmequellen, da der Wärmetauscher die Kompatibilität erleichtert und die Leistung optimiert.

Ein Pufferspeicher mit Wärmetauscher ist eine effizientere Nutzung der erzeugten Wärmeenergie und eine präzisere Steuerung der Wärmeübertragung im Heizsystem. Der Einsatz eines Wärmetauschers kann zu einer verbesserten Energieeffizienz, niedrigeren Betriebskosten und einem insgesamt effizienteren Heizsystem führen.

Größe eines Pufferspeichers

Die Größe des Pufferspeichers hängt von verschiedenen Faktoren ab, darunter die Größe des Gebäudes, der Wärmebedarf, die Art der Heizungsanlage und die gewünschte Effizienz. Eine professionelle Berechnung durch einen Fachmann ist empfehlenswert, um die optimale Größe des Pufferspeichers zu bestimmen.Kleine Pufferspeicher (z.B. 300-500 Liter):

Diese Größe eignet sich für kleinere Wohngebäude oder Anwendungen, bei denen der Wärmebedarf relativ gering ist, wie z.B. Ein- oder Zweifamilienhäuser mit einer kleinen Heizungsanlage.

Mittlere Pufferspeicher (z.B. 800-1500 Liter):

Diese Größe ist für durchschnittlich große Wohngebäude geeignet und kann den Wärmebedarf einer größeren Anzahl von Räumen oder Wohnungen decken.

Große Pufferspeicher (z.B. über 1500 Liter):

Diese Größe wird oft in größeren Wohngebäuden, Mehrfamilienhäusern, Gewerbegebäuden oder anderen Gebäuden mit einem hohen Wärmebedarf eingesetzt.

Auslegung von Pufferspeichern

Die Auslegung eines Pufferspeichers erfolgt in der Regel anhand mehrerer Kriterien, die den spezifischen Anforderungen des Heizsystems und des Gebäudes entsprechen müssen. Hier sind die wichtigsten Kriterien:

Wärmebedarf des Gebäudes:

Die Größe des Pufferspeichers hängt stark vom Wärmebedarf des Gebäudes ab. Dieser wird durch Faktoren wie Gebäudegröße, Dämmung, Fensterqualität und Standort beeinflusst.

Heizsystem und Wärmeerzeuger:

Die Art des Heizsystems (z. B. Wärmepumpe, Holzofen, Solaranlage) und der Wärmeerzeuger haben einen direkten Einfluss auf die Auslegung des Pufferspeichers. Die Speichergröße muss ausreichend sein, um die erzeugte Wärme effizient zu speichern und zu verteilen.

Temperaturunterschiede:

Je größer die Temperaturunterschiede zwischen Wärmeerzeugung und Wärmeabgabe sind, desto größer muss der Pufferspeicher sein, um diese Unterschiede auszugleichen und eine kontinuierliche Wärmeversorgung sicherzustellen.

Nutzungsmuster:

Das Nutzungsverhalten und -muster der Bewohner oder Nutzer des Gebäudes spielen ebenfalls eine Rolle bei der Auslegung des Pufferspeichers. Ein Speicher muss groß genug sein, um den Bedarf an Wärme während der Spitzenzeiten abzudecken.

Effizienz und Einsparungen:

Die Auslegung des Pufferspeichers zielt darauf ab, die Effizienz des Heizsystems zu maximieren und Energieeinsparungen zu erzielen. Ein optimal dimensionierter Speicher minimiert den Energieverbrauch und trägt zur Senkung der Heizkosten bei.

Hygienische Anforderungen:

Bei der Auslegung von Pufferspeichern für die Warmwasserbereitung müssen auch hygienische Anforderungen berücksichtigt werden, um die Qualität des Trinkwassers sicherzustellen.

Die genaue Berechnung und Dimensionierung des Pufferspeichers erfordert oft die Expertise eines Fachmanns, der die spezifischen Anforderungen des Systems und des Gebäudes berücksichtigen kann.

Die wichtigsten Fragen und Antworten zu Pufferspeichern

Wie wird ein Pufferspeicher installiert und gewartet?

Die Installation eines Pufferspeichers sollte von einem qualifizierten Fachmann durchgeführt werden, um eine ordnungsgemäße Funktion und Sicherheit zu gewährleisten. Die Wartung umfasst regelmäßige Inspektionen, Entlüftung des Systems und gegebenenfalls das Entfernen von Ablagerungen, um eine optimale Leistung zu gewährleisten.

Wie erfolgt die Wärmeübertragung in einem Pufferspeicher?

Die Wärmeübertragung in einem Pufferspeicher erfolgt durch einen Wärmetauscher, der entweder intern im Speicher integriert ist oder extern angebracht werden kann. Das Heizmedium, wie z.B. Wasser oder eine Frostschutzflüssigkeit, zirkuliert durch den Wärmetauscher und überträgt die Wärmeenergie auf das Speichermedium, das oft Wasser oder ein Wärmespeichermedium ist.

Welche Funktion hat ein Wärmemischer im Zusammenhang mit einem Pufferspeicher?

Ein Wärmemischer wird verwendet, um die Temperatur des Heizungswassers, das aus dem Pufferspeicher entnommen wird, zu regeln. Dies ist besonders wichtig, um sicherzustellen, dass die Wärmeenergie gleichmäßig und effizient genutzt wird und dass die gewünschte Vorlauftemperatur für das Heizsystem erreicht wird.

Kann ein Pufferspeicher zur Unterstützung der Warmwasserbereitung verwendet werden?

Ja, ein Pufferspeicher kann auch zur Unterstützung der Warmwasserbereitung verwendet werden, indem er die überschüssige Wärmeenergie speichert und später bei Bedarf für die Warmwasserbereitung abgibt. Dies kann den Bedarf an zusätzlichen Warmwasserbereitungsgeräten reduzieren und die Gesamteffizienz des Systems verbessern.

Wie kann die Effizienz eines Pufferspeichers optimiert werden?

Die Effizienz eines Pufferspeichers kann durch eine ordnungsgemäße Dimensionierung, eine optimale Positionierung im Heizsystem, die Verwendung von hochwertigen Wärmedämmmaterialien und eine regelmäßige Wartung maximiert werden. Eine geeignete Steuerungstechnik und die Integration mit anderen Komponenten des Heizsystems können ebenfalls dazu beitragen, die Effizienz zu verbessern.

Worauf sollte man beim Kauf eines Pufferspeichers achten?

Größe und Kapazität:

Stellen Sie sicher, dass der Pufferspeicher ausreichend groß ist, um den Wärmebedarf des Gebäudes zu decken. Die Größe hängt von Faktoren wie der Gebäudegröße, dem Wärmebedarf, der Leistung der Wärmeerzeuger und dem Nutzungsverhalten ab.

Isolierung:

Achten Sie auf eine effektive Isolierung des Pufferspeichers, um Wärmeverluste zu minimieren. Eine hochwertige Isolierung reduziert den Energieverbrauch und trägt zur Effizienz des Systems bei.

Material und Qualität:

Wählen Sie einen Pufferspeicher aus hochwertigen Materialien, die langlebig und korrosionsbeständig sind. Edelstahl ist zum Beispiel ein beliebtes Material für Pufferspeicher aufgrund seiner Haltbarkeit und Beständigkeit gegenüber Korrosion.

Integrierte Funktionen:

Überprüfen Sie, ob der Pufferspeicher über integrierte Funktionen verfügt, die seine Leistung verbessern können, wie z.B. interne Wärmetauscher für eine effiziente Wärmeübertragung oder Anschlüsse für zusätzliche Wärmeerzeuger.

Kompatibilität:

Stellen Sie sicher, dass der Pufferspeicher kompatibel ist mit den anderen Komponenten des Heizsystems, einschließlich der Wärmeerzeuger, Regelungstechnik und Rohrleitungen. Eine reibungslose Integration ist entscheidend für die Effizienz des Gesamtsystems.

Hersteller und Garantie:

Wählen Sie einen Pufferspeicher von einem renommierten Hersteller mit einer guten Reputation für Qualität und Kundenservice. Überprüfen Sie auch die Garantiebedingungen, um sicherzustellen, dass Sie im Falle von Problemen angemessen geschützt sind.

Energieeffizienz:

Berücksichtigen Sie die Energieeffizienz des Pufferspeichers, einschließlich seiner Wärmedämmung und der Effizienz der internen Komponenten. Ein energieeffizienter Pufferspeicher trägt zur Reduzierung des Energieverbrauchs und der Heizkosten bei.

Indem Sie diese Aspekte berücksichtigen und sorgfältig auswählen, können Sie sicherstellen, dass der gekaufte Pufferspeicher optimal zu den Anforderungen Ihres Heizsystems passt und eine zuverlässige und effiziente Wärmeversorgung gewährleistet.

Über das Förderprogramm der KfW können Sie Pufferspeicher im Zusammenhang mit regenerativer Heiztechnik, z.B. Gas-.Hybridheizung, Wärmepumpen oder Holz-Heizkessel als förderfähige Kosten geltend machen.
