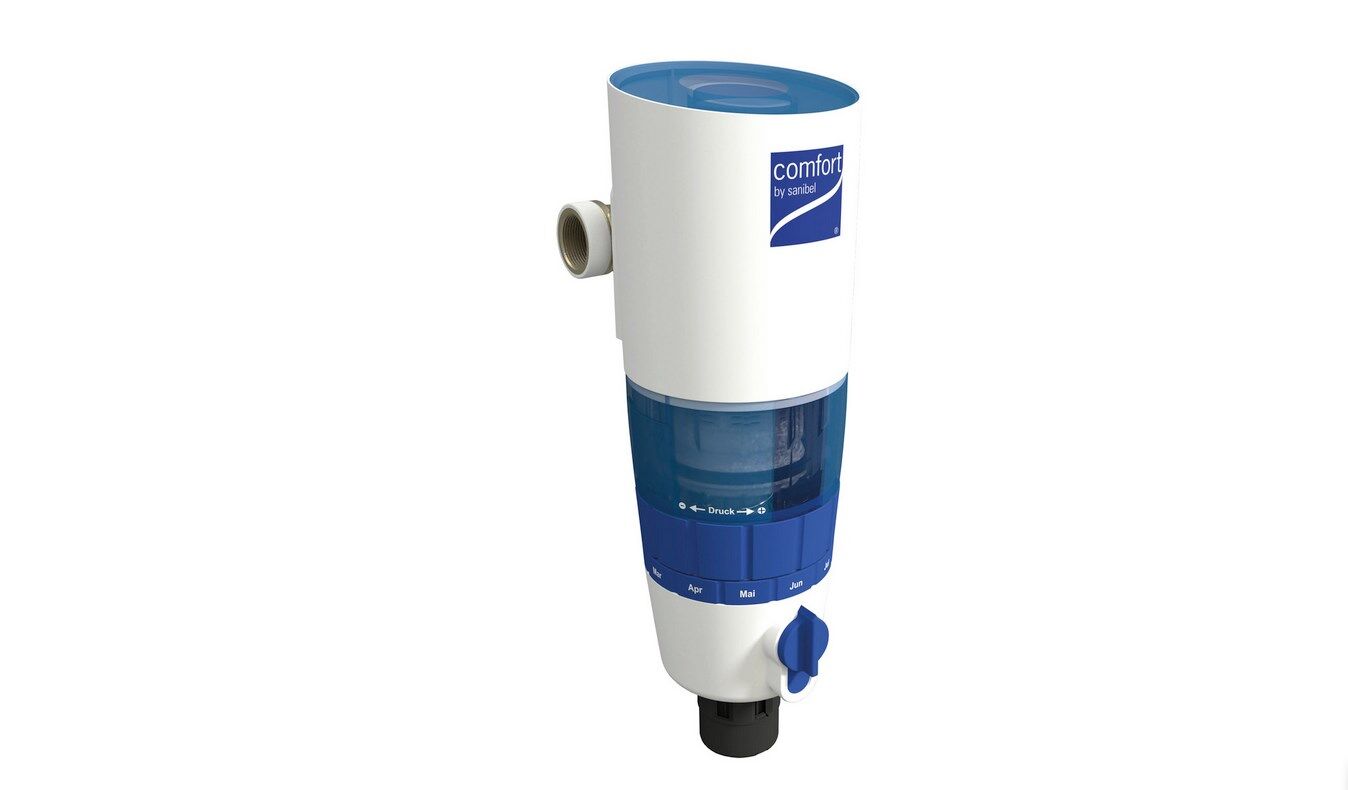

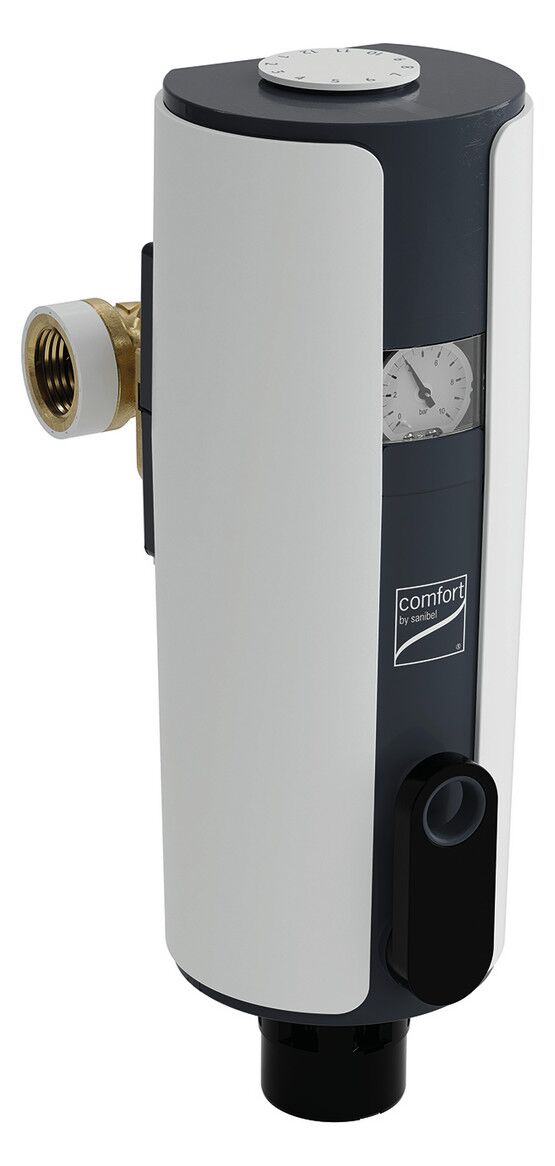

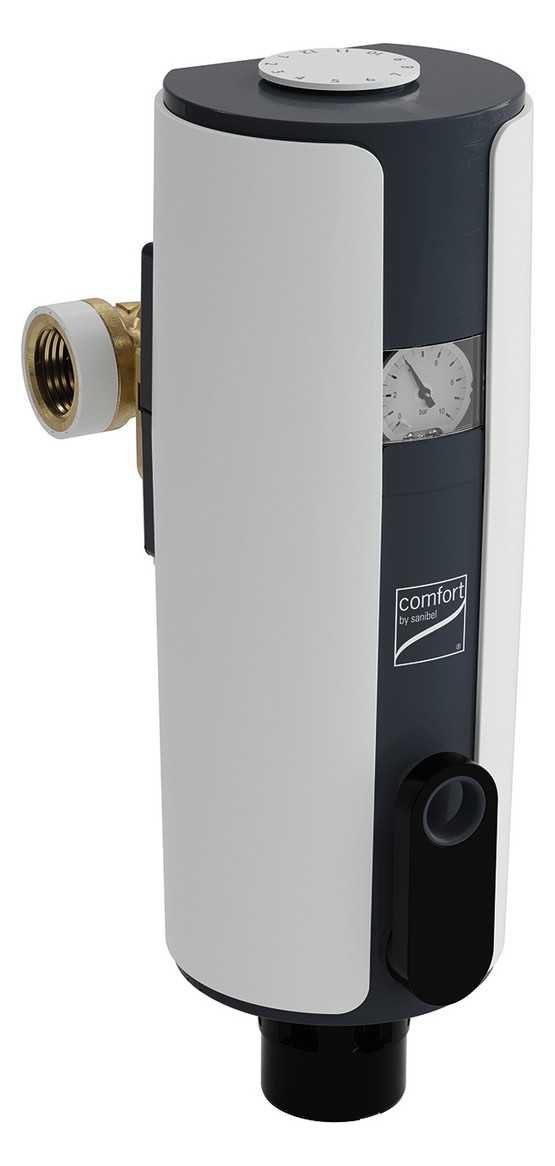

Hauswasserstation HWS A19 DN 25 IG / DN 32 AG von Comfort
Die Comfort by Sanibel Hauswasserstation ist eine speziell für die Hauseingangsinstallation nach DIN 1988 entwickelte Armaturenkombination aus einem halbautomatischen Rückspülfilter (DIN EN 13443-1) und einem Druckminderer (DIN EN 1567). Da sie schallgeschützt ist, ist sie für den Einbau in Wohngebäuden nach DIN 4109 (Schallschutz im Hochbau) geeignet. Verbunden mit einem Abflussrohr DN 50 leitet der Trichter das Rückspülwasser ins Abwassersystem. Bei der Armaturen-Kombination Comfort by Sanibel HWS wird die korrekte Einbaureihenfolge nach DIN 1988 eingehalten. Durch die integrierte Bauform ergibt sich eine besonders kurze Baulänge, so dass der Einbau auch bei beengten Platzverhältnissen möglich ist. Zur Montage in die Rohrleitung dient ein Anschluss-Set in den Größen DN 20 – 32. Durch den Flansch lässt sich der Filter in senkrechte und waagerechte Leitungen montieren. Der eingebaute Druckminderer ermöglicht eine individuelle Druckeinstellung.
- Die Comfort by Sanibel HWS besteht aus einem mechanisch wirkenden, halbautomatischen Rückspülfilter
- Der Druckminderer-Einsatz ist werkseitig auf 4 bar Ausgangsdruck eingestellt
- der außen liegende Einstellgriff erlaubt eine individuelle Druckeinstellung zwischen 1,5 und 6 bar
- bestehend aus: Doppel-Manometer, Anschlussflansch mit 1¼“ Außengewinde (geschützt durch Gewindeschutzkappen), und 1“ Innengewinde für eine Montage ohne Verschraubung
- Comfort-Anschluss-Set DN 25 mit 2 Anschlusstüllen 1″ AG, 2 Überwurfmuttern 1 1/4″ und 2 Dichtungen beiliegend
Technische Daten:
- Eingangsdruck: min. 2 bar, max. 16 bar
- Betriebstemperatur: max. 30°C
- Durchlassweite: untere: 90 µm, obere 125 µm
- Medium: Trinkwasser
- Einbaulage: Hauptachse senkrecht
- Durchflussleistung: 2,2 m³/h bei Dp 1,1 bar (DN 20)
- 3,6 m³/h bei Dp 1,1 bar (DN 25)
- 5,8 m³/h bei Dp 1,1 bar (DN 32)
