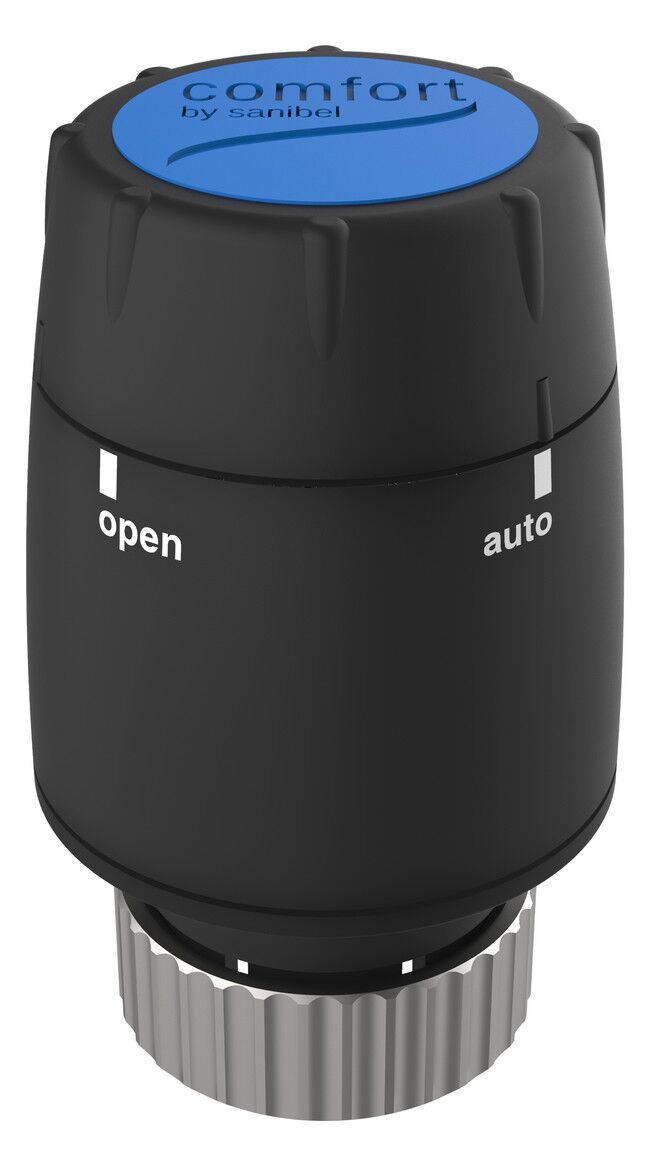

Comfort elektrischer Stellantrieb strawatherm 230 V für Fußbodenheizung mit RE-OPEN-Funktion

Informationen zum Comfort Stellantrieb strawatherm 230 V

Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen.
Ausführungen stromlos geschlossen mit 230 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.
Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrisch beheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-Unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.



Technische Produktspezifikationen

• Ausführungsvariante: stromlos geschlossen (NC)
• Betriebsspannung: 230 V (AC) + 10 %…- 10 %, 50/60 Hz
• Einschaltstrom: < 250 mA für max. 300 ms
• Betriebsleistung: < 3 W
• Aufnahmegewinde: M30 x 1,5
• Stellweg: 4,0 mm
• Stellkraft: 100 N ± 5 %
• Öffnungs- und Schließzeit: ca. 3 min
• Medientemperatur: 0 bis 100 °C
• Lagertemperatur: -25 bis 60 °C
• Umgebungstemperatur: 0 bis 50 °C
• Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II bei 230 V AC
• Überspannungsfestigkeit: nach EN 60730-1 mind. 2,9 kV
• Anschlussleitung: 2 x 0,5 mm²
• Leitungslänge: 1 m
• Einbaulage: alle Einbaulagen erlaubt
• Gehäusematerial: Kunststoff PA 66



Einsatzbereiche:

Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.



Funktionsweise:

Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht, z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnungssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.



Lieferumfang:

• Stellantrieb
• Anschlusskabel
