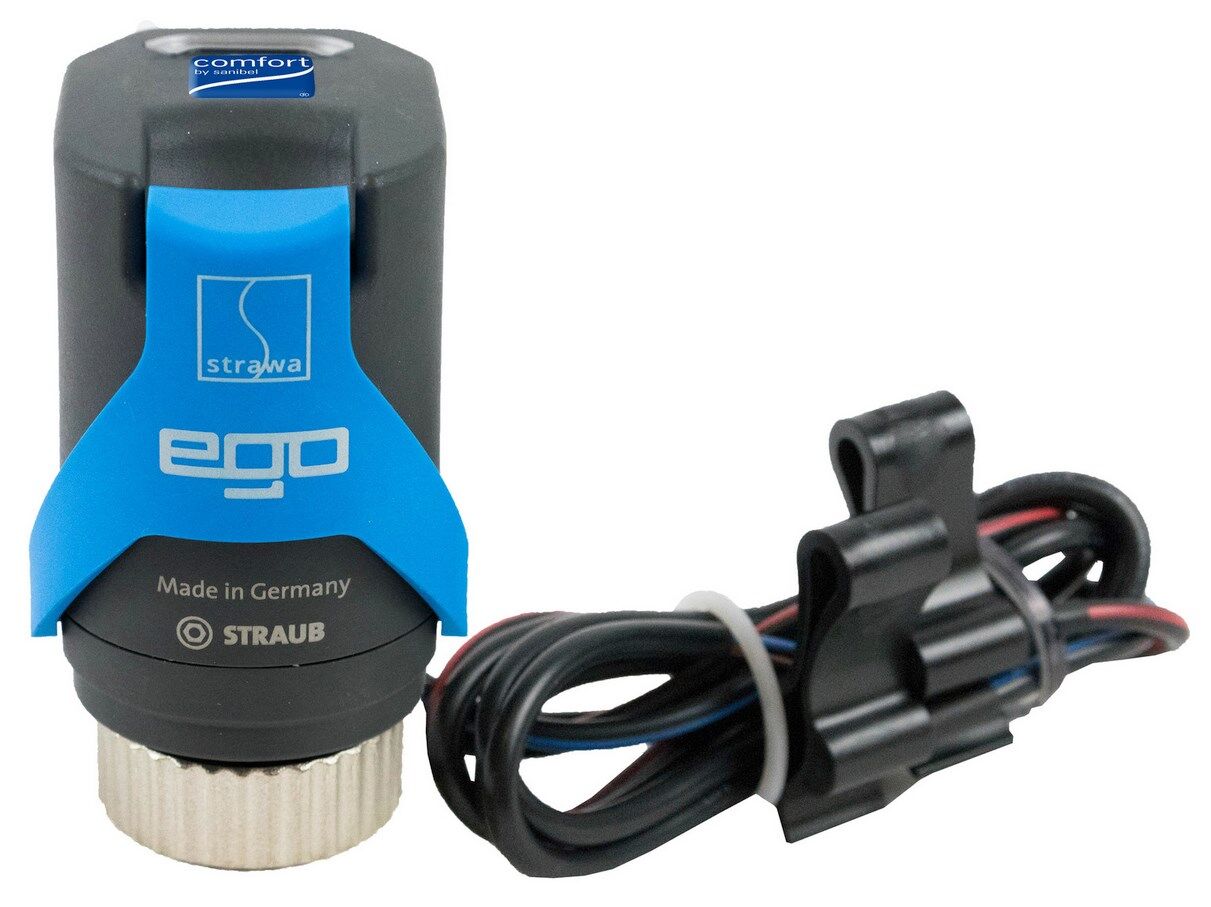

Stellantrieb EGO-M30 230V mit Anschluss M 30×1,5mm von Comfort by Sanibel
- Intelligenter autonomer elektrothermischer Regelantrieb 230 V für den automatischen und bedarfsgerechten
hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen - comfort-Regelantrieb EGO-M30 230V mit EGO-Verschluss M 30×1,5mm
- Aufnahmegewinde M30x1,5
- für Heiz- und Kühlsysteme
- stromlos geschlossen
- mit Klapphebel zum entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen des Thermostatventils
- mit integrierter Vorlauftemperaturbegrenzung 60°C
- zur Montage an comfort-Edelstahl-Verteiler e-class 63 bzw. comfort Anschlussstationen FBH-63 oder Fremdfabrikate mit Aufnahmegewinde M30x1,5
- Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus mit Außendurchmessern von 12 bis 20 mminweis
- für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen
Arbeitsweise: - erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises
- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel undabhängig vom Nutzerverhalten und der Systemumgebung
- ist in der Lage jede beliebige Ventilposition zwischen “Auf“ und “Zu“ einzunehmen und zu halten
- beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter
- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen
- Technische Daten:
- Ausführung: stromlos geschlossen
- Betriebsspannung: 230 VAC, 50 Hz
- Einschaltstrom: 130 mA für max. 200 ms
- Betriebsstrom: 76 mA
- Dauerbetriebsleistung: 1,7 W
- Überspannungsfestigkeit: 2,9 kV
- Schließ und Öffnungszeit: ca. 3 min
- Stellweg: >=3,5 mm
- Stellkraft: 110 N +- 5%
- Schließmaß: 10,8 mm
- Schutzart / Schutzklasse: IP 54 / II
- Einbaulage: beliebig in jeder Position
- Gehäuse/Gehäusefarbe:
- Polyamid / grau-blau
- Anschlussleitung: flexibel, schwarz, 1m, mit Aderendhülsen 2 x 0,34 qmm
- Sensorleitung Vorlauf: flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
- Sensorleitung Rücklauf: flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
- Temperatursensoren: NTC 10k (bei 25 °C)
- Clip für Rohraußendurchmesser 12 bis 20 mm
Vorgeschriebene Umgebungsbedingungen: - Medientemperatur: 10 bis 95 °C
- max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Umgebungstemperatur: 0 bis 50 °C
- Lagertemperatur: 0 bis 60 °C
- Luftfeuchte: 10 bis 100 % (nicht kondensierend)
Bauseitige Schnittstelle: - Energieversorgung: Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung
