Thermische Ablaufsicherung (TAS) für Festbrennstoffkessel

Thermische Ablaufsicherung (TAS) für alle Kessel mit Sicherheitswärmetauscher, z.B. Festbrennstoffkessel

Die Thermische Ablaufsicherung (TAS) dient zur thermischen Absicherung von feststoffbefeuerten Heizkesseln in geschlossenen Heizungsanlagen nach DIN 12828.Der Einbau einer thermischen Ablaufsicherung ist bei den Anlagen vorgeschrieben, in denen der Wärmeerzeuger mit Warmwasserbereitung ausgerüstet sein muss. Max. Heizleistung der Anlage 100 kW.

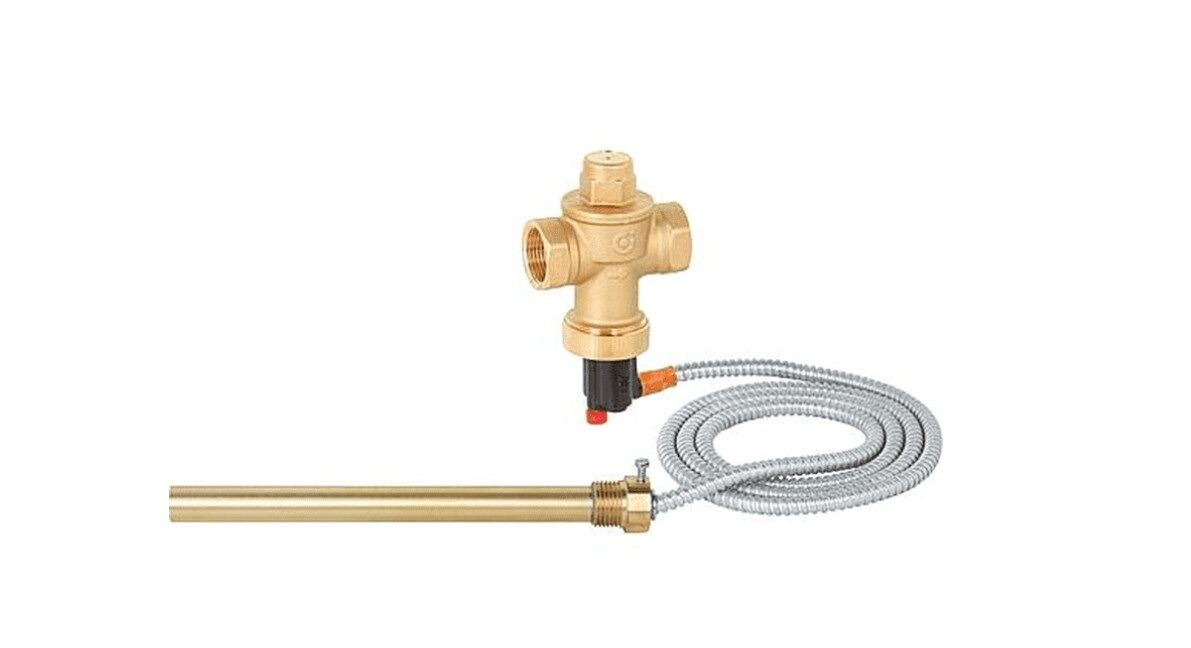

Thermische Ablaufsicherung (TAS) mit zwei voneinander unabhängigen Fühlersystemen. TAS besteht aus einem Ventilgehäuse, Hubventil, zwei unabhängigen Faltenbalgweggebern mit flüssigkeitsgefüllten Temperaturfühlern und einer Tauchhülse. Das Kapillarrohr ist geschützt durch einen flexiblen Metallschlauch. Die TAS wird in den Warmwasserabgang des Warmwasserbereiters oder am Eingang des Sicherheitswärmetauschers angeschlossen. Bei Überschreitung der Ansprechtemperatur wird das Hubventil duch den thermischen Geber geöffnet, Kühlwasser aus dem Leitungsnetz zugeführt und somit ein Überschreiten der maximal zulässigen Betriebstemperatur verhindert. Die Funktion der TAS kann einfach und schnell durch einmaliges Drücken auf dem Ventilkopf getestet werden.

• Ansprechtemperatur: 95°C
• Abblasleistung bei 110°C und Delta p = 1bar > 2400m³/h
• Anschlüsse 2x G3/4″ Innengewinde
• Anschluss Tauchrohr: G1/2″ Außengewinde
• Tauchrohrlänge 157mm
• Kapillarrohrlänge: 1300mm
• Gehäuse: Pressmessing
• Betriebsdruck max 10 bar
