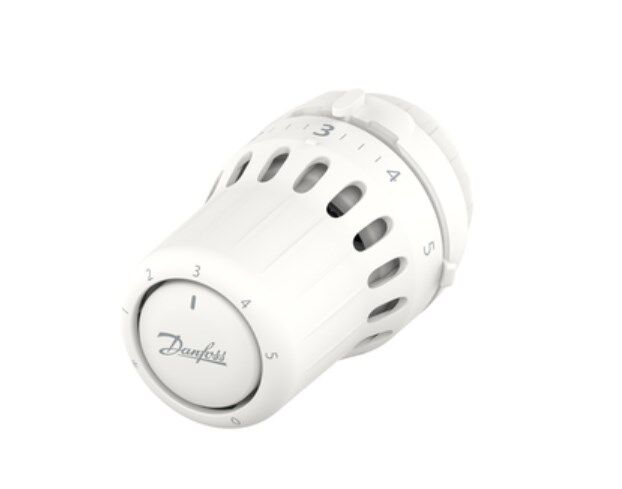

Danfoss Thermostatkopf React RA Click flüssigkeitgefüllt mit eingebauten Fühler
Die Thermostatköpfe der React™ Serie sind mit flüssigkeitsgefüllten Wellrohren ausgestattet, die eine schnelle Reaktionszeit auf wechselnde Umgebungstemperaturen gewährleisten und eine kompakte Thermostatkopfgröße für die meisten Anwendungen ermöglicht.
Funktionsprinzip
Thermostatköpfe sind Proportionalregler, die die Wärmezufuhr in Abhängigkeit von der Differenz zwischen der am Thermostatkopf eingestellten Temperatur und der erfassten
Umgebungstemperatur regeln. Das Wärmeausdehnungselement (Wellrohr) reagiert auf die Raumtemperatur, indem es sich proportional ausdehnt oder zusammenzieht.
Die Bewegung wird auf das Regelelement des Thermostatventils übertragen. Der Thermostatkopf regelt die Wassermenge, die in den Heizkörper strömt, auf das geeignete
Durchflussniveau, das erforderlich ist, um die Raumtemperatur auf dem eingestellten Sollwert zu halten.
Eigenschaften
- Flüssigkeitsgefüllter Thermostatkopf mit präziser Temperaturregelung
- für Anbau- und Einbauventile mit Danfoss RA-Anschluss
- Danfoss RA Click-Montage – schnell, sicher, werkzeuglos
- Modernes und benutzerfreundliches Design
- einfach zu bedienen, leicht zu reinigen
- zertifiziert gemäß EN 215
- höchste Regelgenauigkeit (CA 0,2 K) nach geänderter EN215
- geeignet für Anwendungen mit kleinem berechneten P-Band
- schnelle Reaktionszeit <= 15 Minuten
- spezifischer Hub >=0,23 mm/K
- werkzeuglose Schnappbefestigung des Thermostats am Thermostatventil
- korrekte Installation durch hörbares Klicken bestätigt
- fühlbare Einstellhilfe bei schlechten Lichtverhältnissen oder für Personen mit Sehschwäche
- für optimale wirtschaftliche Temperatureinstellung
- Zwischenmarkierungen für 1 Grad Einstellgenauigkeit
- zwei Knöpfe zur Temperaturbegrenzung oder Blockierung
- die Einstellung kann bei jeder gewählten Temperatur blockiert werden
- Skalenmarkierungen auf der Vorderseite und der Seite des Thermostatgriffs
- Temperaturbereich: 8 – 28C
- erhältlich mit Nullabsperrung und Frostschutz oder ohne Nullabsperrung
Temperatureinstellung
Die gewünschte Raumtemperatur wird durch Drehen des Einstellhandgriffs eingestellt.
Die Temperaturskala unten zeigt eine Korrelation zwischen den Skalenwerten und der Raumtemperatur. Die angegebenen
Temperaturwerte dienen nur als Richtwerte, da die erreichte Raumtemperatur oftmals von den Installationsbedingungen beeinflusst wird.
Die Blockierung und Begrenzung des Temperatursollwerts der Danfoss React™ Thermostatköpfe erfolgt über die Begrenzungsknöpfe links und rechts
der Einstellmarke des Fühlers.
